Carte adaptateur pour convertir un décodeur filaire en décodeur 21MTC 21PIN Carte adaptateur filaire vers décodeur 21MTC/marque LaisDcc 860035

Carte adaptateur de câblage européen 21MTC (FEMELLE)

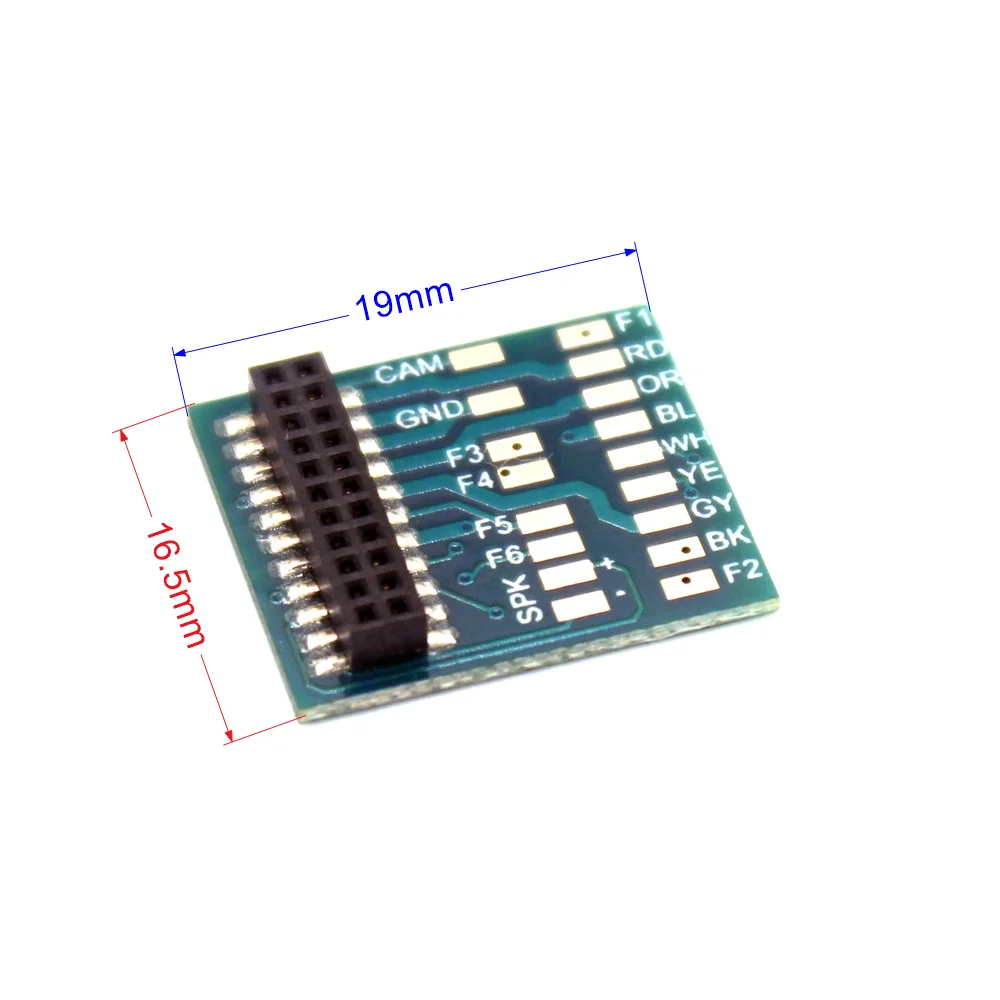

Le 860035 (femelle) est un circuit imprimé avec une prise NEM660 (MTC21) à 21 broches et des pastilles de soudure pour connecter les fils. La prise femelle à 21 broches peut être utilisée pour adapter un décodeur à faisceau de câbles tel que le WOW101 ou le T4 sur une locomotive ou une carte mère à 21 broches.

Pour souder les fils aux pastilles fournies, procédez simplement comme suit :

Étamez chaque pastille avec une petite quantité de soudure
Dénudez l'extrémité de chaque fil et étamez-le avec une petite quantité de soudure – Pratiques de soudure recommandées
Souder les fils dans l'ordre avec leurs contacts correspondants
Chaque pad du 860035 est étiqueté. Ces étiquettes de pads sont les suivantes (de gauche à droite avec les pads face à vous)

| Haut-parleur (-) | Haut-parleur(+) | Fonction 6 | Fonction 5 | Fonction 4 | Fonction 3 | Masse | Entrée CAM/Aux |

| Fonction 2 | Rail gauche (noir) | Moteur (-) (gris) | Jaune (F0R) | Blanc (F0F) | Bleu (12 V+) | Moteur (+) (orange) | Rail droit (rouge) | Fonction 1 |

REMARQUE IMPORTANTE (NEM660) : l'adaptateur 860035 ne dispose pas de transistors de sortie sur les fonctions 3 à 6. Cela est conforme à la norme du connecteur. Les amplificateurs logiques pour ces fonctions seront inclus sur la carte mère (si pris en charge) sauf indication contraire du fabricant.
