Placa amplificadora de función de nivel lógico Aux 3-4 para decodificadores 21MTC/LaisDcc

Descripción

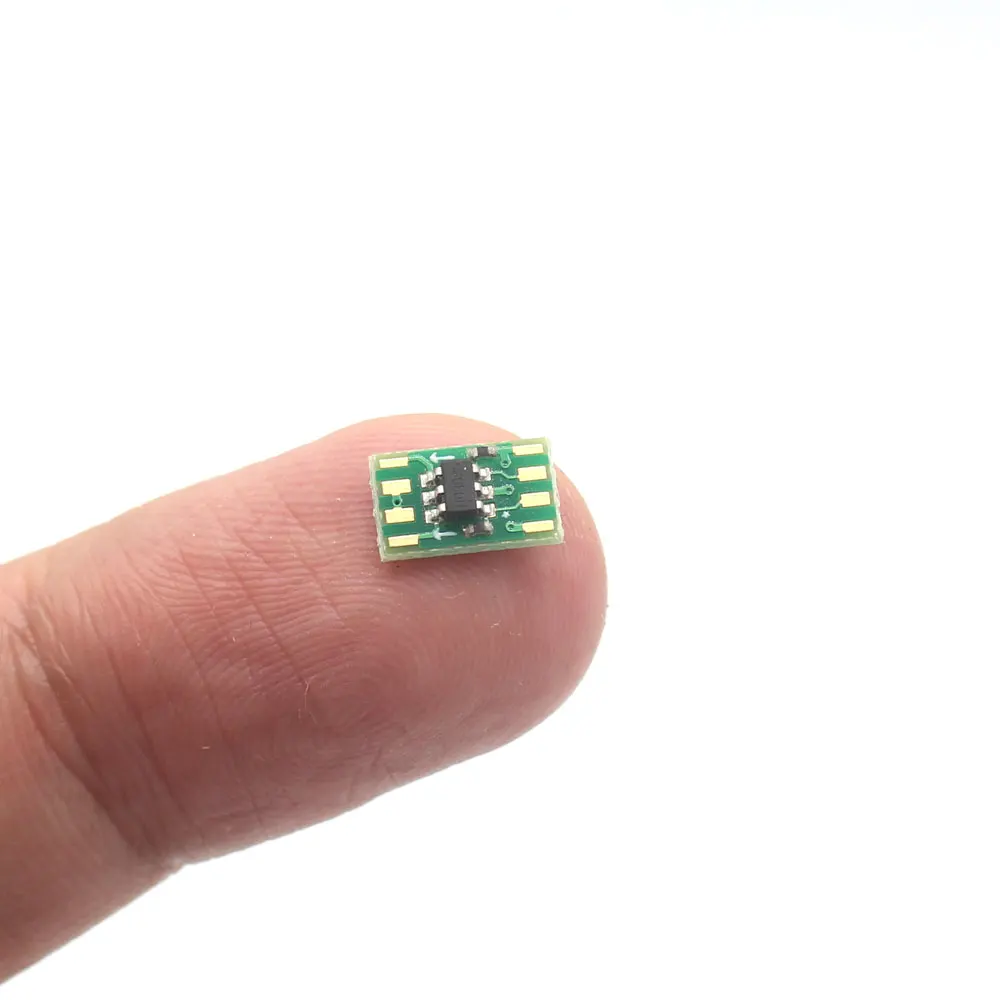

La placa de función Aux 3-4 ofrece una forma limpia de convertir las salidas lógicas proporcionadas en los decodificadores DCC fabricados por LaisDcc, ESU, Zimo, Dcc Concept y otros en salidas funcionales utilizables.

Ahora puedes convertir ese LokSound de cuatro funciones en un decodificador de seis funciones e iluminar tu locomotora como un árbol de Navidad.

También puedes utilizar dos piezas para la salida lógica F5 y F6.

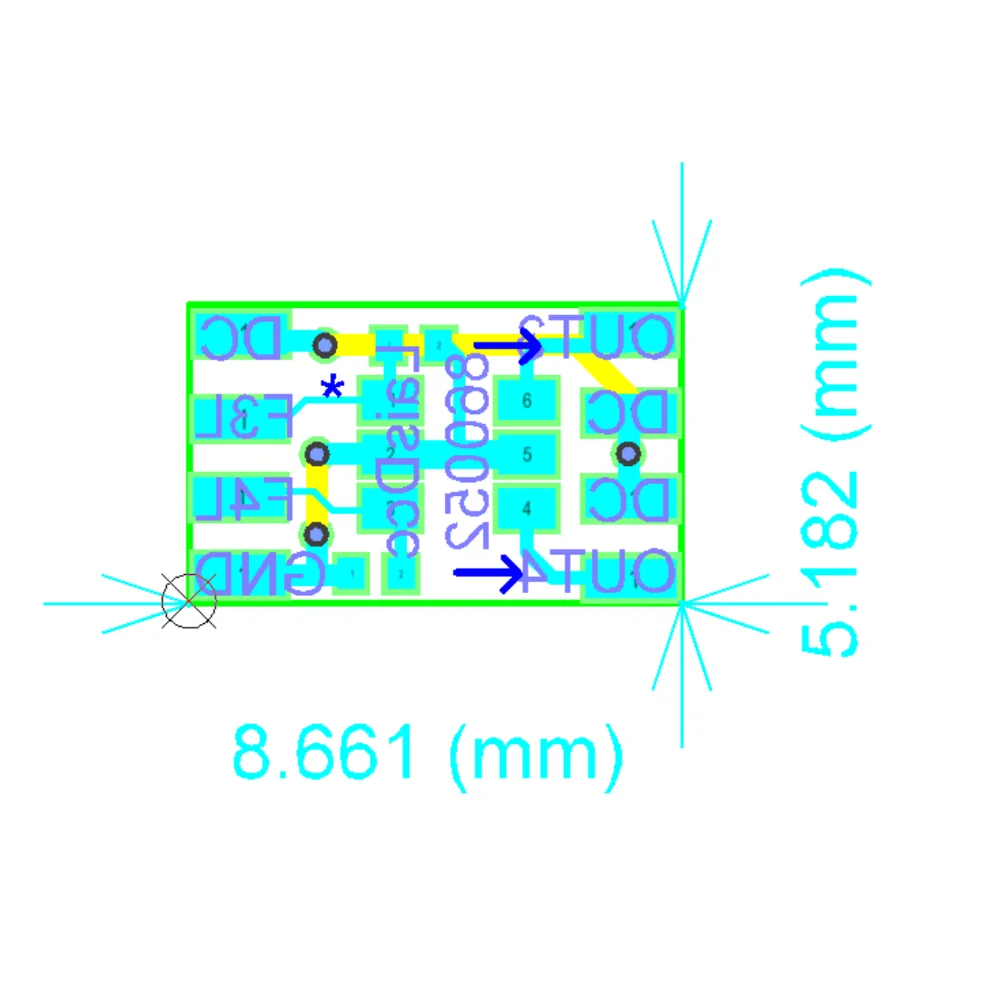

8,7 mm x 5,3 mm x 2,6 mm
Salidas de función 1A
Dos salidas

corriente continua

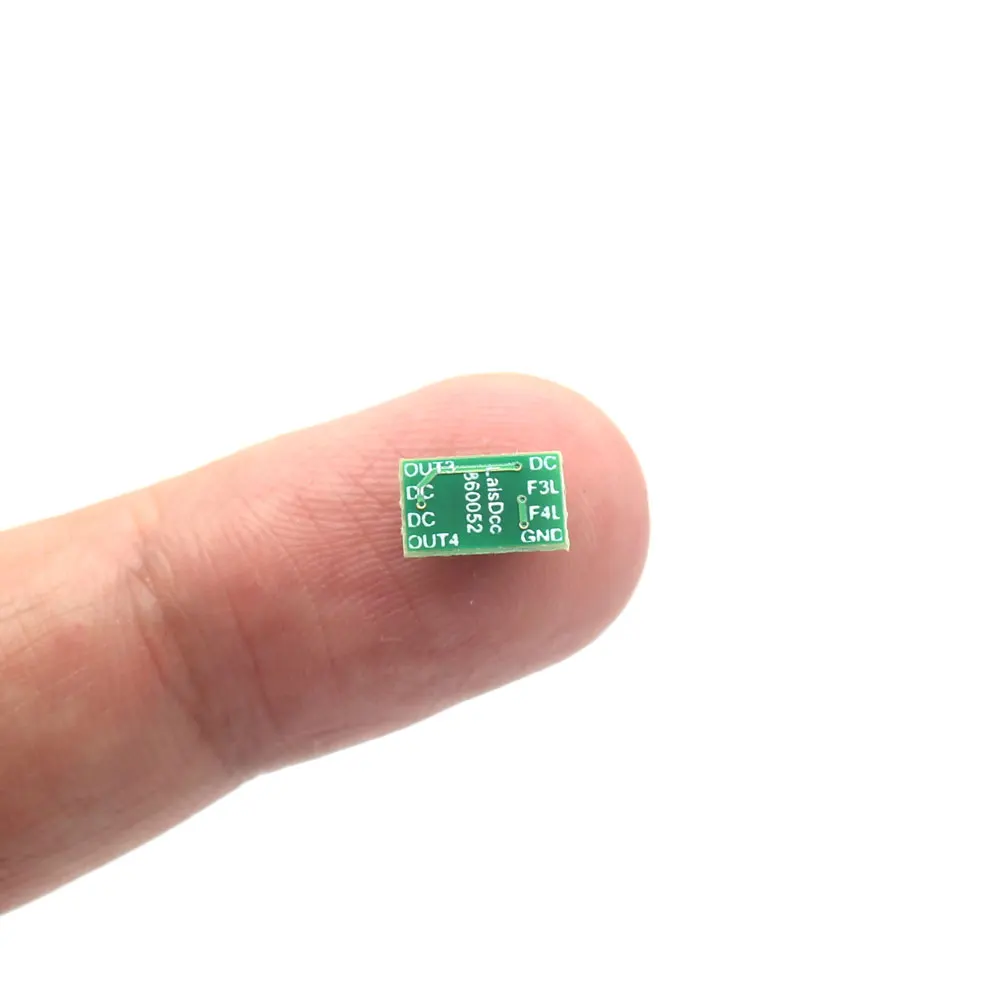

Tierra
FUERA3
FUERA4
F3L
F4L

DC= Cable azul de los decodificadores
GND= GND de decodificadores
F3L= Salida lógica F3 de los decodificadores
F4L= Salida lógica F4 de los decodificadores
OUT3=F3 amplificado
OUT4=F4 amplificado

F3L = Aux3 del decodificador 21MTC (cable marrón, PIN 13)
F4L = Aux4 del decodificador 21MTC (cable rosa, PIN4)
GND=GND del decodificador 21MTC (PIN20)
DC=DC del decodificador 21MTC (cable azul, PIN16)

Out3= Aux3 amplificado
Out4= Aux4 amplificado
DC = Alimentación común para luces
