Placa adaptadora MTC de 21 pines Convertidor de 21MTC a 21 cables 860008 / Marca LaisDcc

Placa adaptadora MTC 860008 de 21 pines

La placa adaptadora para decodificadores con interfaz 21MTC/21PIN es adecuada para todos aquellos que quieran digitalizar rápidamente sus locomotoras y dotarlas de numerosas funciones. Todas las salidas según la norma VHDM o NEM están disponibles como conexiones para soldar.

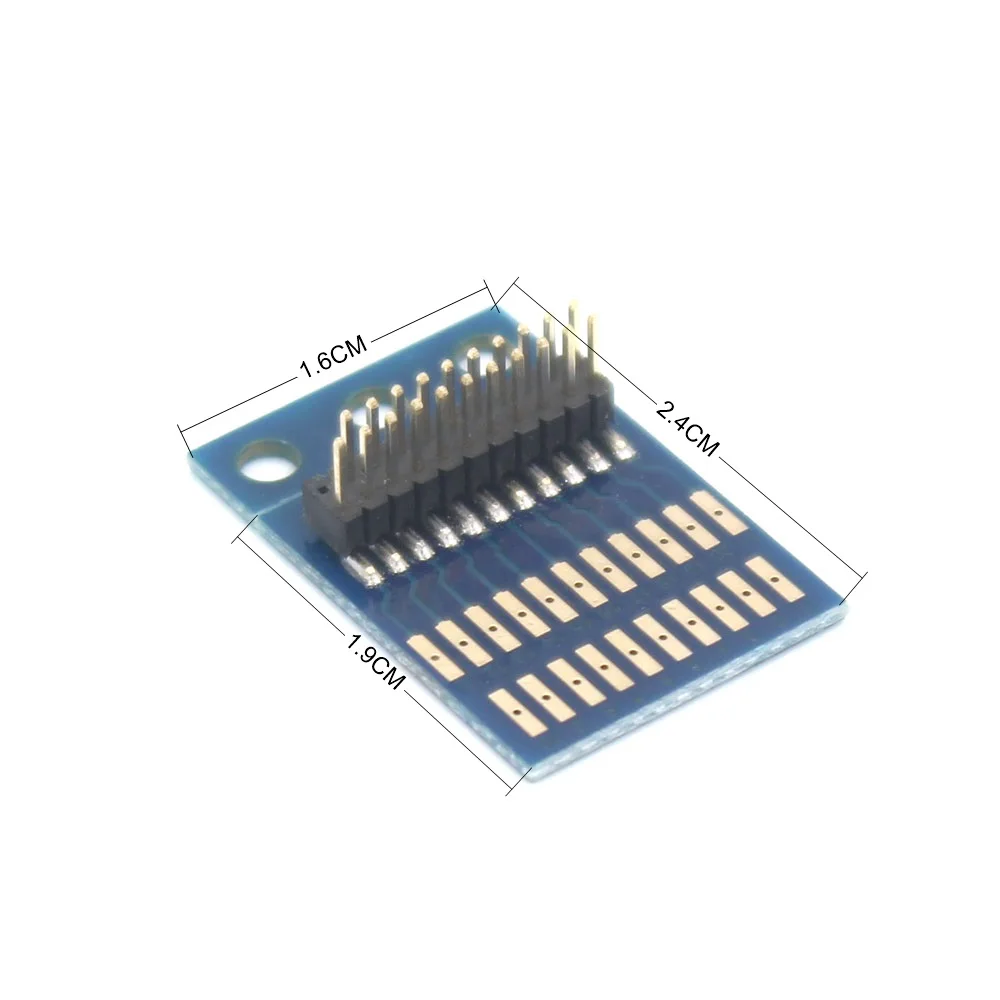

Además, si quieres un tamaño más pequeño, puedes romper la tabla sobrante con el orificio para el tornillo.

Adaptador de enchufe DCC de 8 pines a MTC de 21 pines, pines y distribución

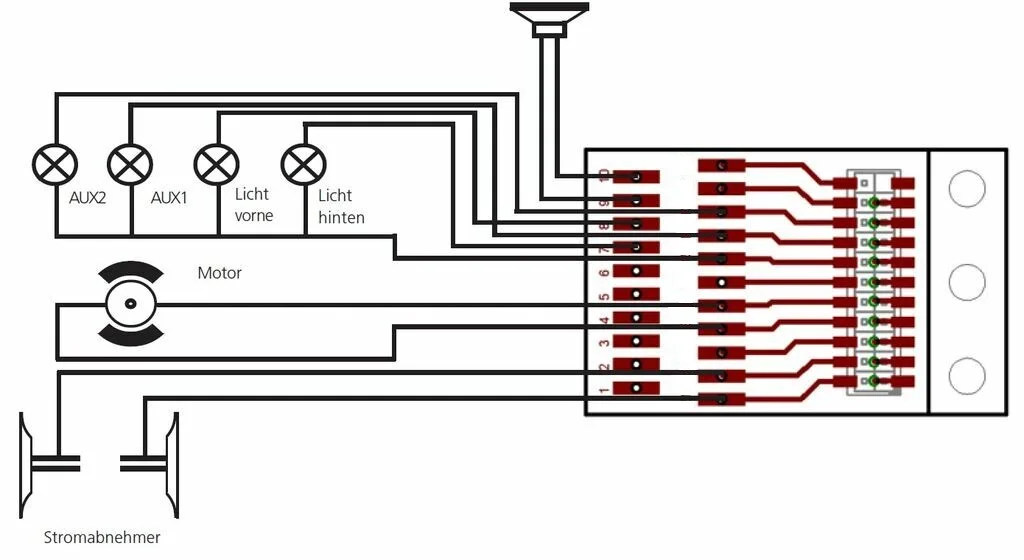

Diagrama de cableado

Pin7=Amarillo=Luces traseras

Pin8=Blanco=Faros delanteros

Pin9=Blanco=Altavoz

Pin10=Blanco=Altavoz

Pin13=Violeta=Aux2

Pin14=Verde=Aux1

Pin15=Azul=CC+

Pin17=Gris=Motor izquierdo

Pin18=Naranja=Motor derecho

Pin20=Negro=Carril izquierdo

Pin21=Rojo=Carril derecho

La interfaz 21MTC no tiene PIN11

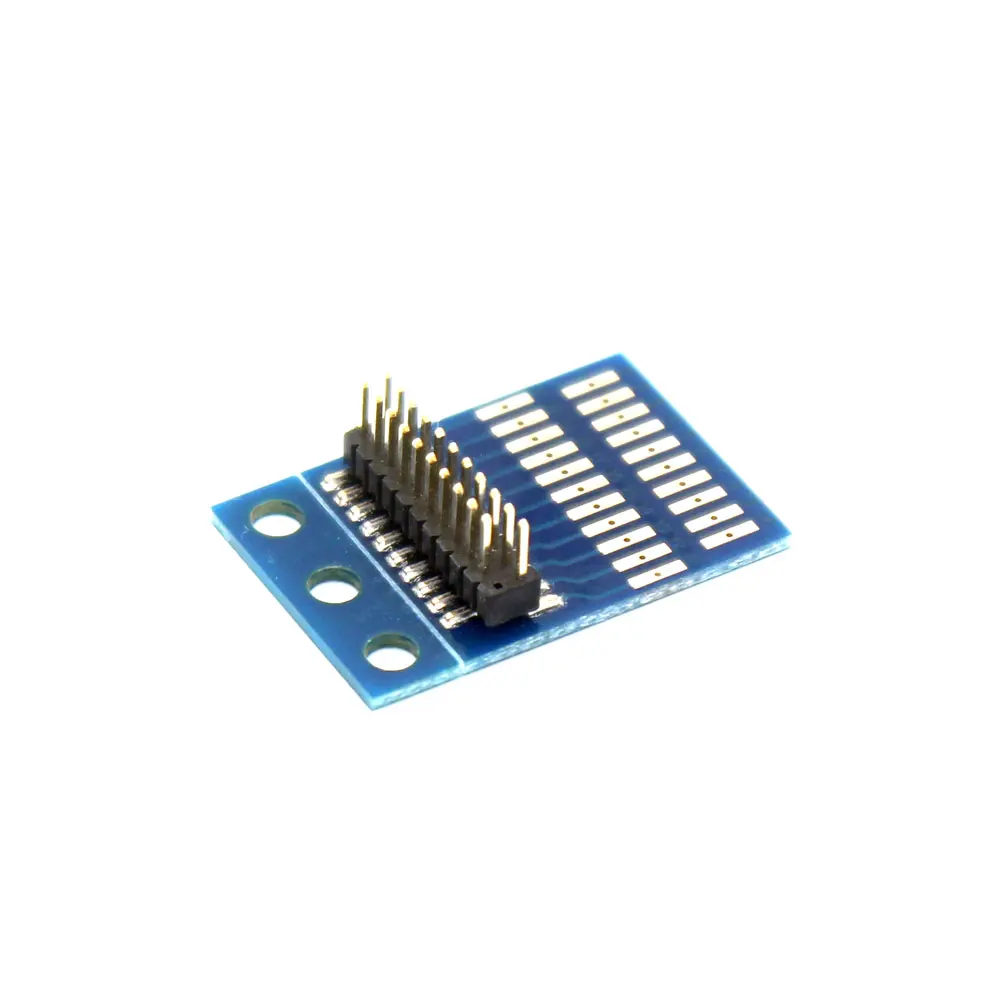

Fotos del producto
